제품 소개

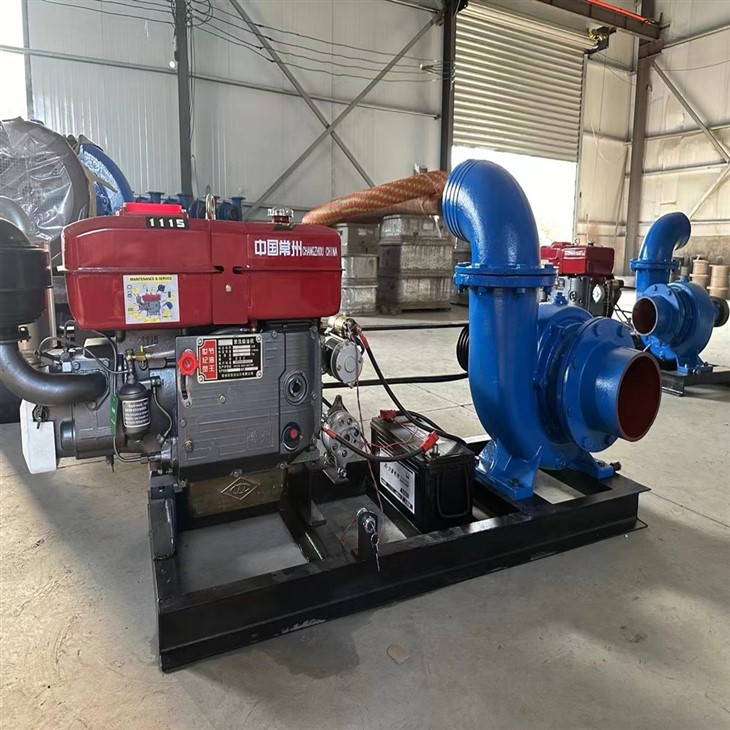

Mixed Flow Pump 트럭은 현대식 유체 운송 분야의 혁신적인 장비로서 원심 분리 펌프의 헤드 이점을 축 방향 펌프의 흐름 특성과 결합하고 직접 결합 디젤 엔진 드라이브 시스템 (옵션 Cummins/Weichai Power)을 채택하여 300-3000m ³/h의 흐름 범위에서 10-25m 헤드의 정확한 일치를 달성합니다. 특허받은 혼합 흐름 임펠러는 Ternary Flow 이론 설계를 채택하여 유체가 방사상 가속도를 얻는 동시에 축 방향으로 전진하여 기존 펌프에 비해 15% -20% 에너지를 절약 할 수 있으며 특히 수위 변동이 큰 복잡한 작업 조건에 특히 적합합니다. 장비는 IP68의 보호 수준으로 CE 및 ISO9001 인증을 통과했으며 -20도에서 50도 범위의 환경에서 안정적으로 작동 할 수 있습니다.

제품 기능

1. 효율적인 디자인

임펠러는 CFD 유체 시뮬레이션을 통해 최적화되었으며 304 스테인레스 스틸 통합 주조 및 미러 연마 공정으로 87.5%의 피크 효율을 달성했습니다. 모래 함량을 가진 하수 매체를 15%보다 작거나 동일하고 고체 입자가 20mm보다 적거나 동일하게 처리 할 수 있으며, 흐름 통과 성분의 경도는 HRC55보다 크거나 동일합니다.

2. 모바일 시스템

모듈 식 트레일러는 양방향 유압지지 레그 (8 톤/조각의 지지력) 및 14 레벨 폭발 방지 타이어가 장착 된 고강도 합금 스틸 프레임을 채택합니다. 트랙터 헤드에는 ABS 제동 시스템이 표준으로 장착되어 있으며 거친 도로의 회전 반경은 6 미터보다 적습니다.

3. 지능형 제어 시스템

4G/5G 듀얼 모드 IoT 터미널이 장착 된 경우 실시간으로 진동, 온도 및 속도와 같은 12 개의 매개 변수를 수집 할 수 있으며, 비정상을위한 사운드 및 조명 경보를 자동으로 트리거하고 최대 5 년간 과거 데이터를 저장할 수 있습니다. Smart Water Management 플랫폼과의 원활한 통합을 지원합니다.

생산의 핵심 사항

1. 재료와 프로세스

펌프 본체에는 수지 모래가 주조되어 T6 열처리가 적용됩니다. X- 선 검사에 의해 감지 된 결함은 φ 1mm (GB/T 9444 클래스 2)보다 작거나 동일하며, 흐름 채널의 표면 거칠기 RA는 3.2 μm보다 작습니다.

2. 동적 균형 테스트

임펠러는 2000rpm에서 G6.3 동적 균형 검증을받으며 잔류 불균형은 1G 이하 또는 1G • mm/kg입니다. 일치하는 충격 흡수베이스는 기계의 전체 노이즈가 85dB (A)보다 작도록 보장합니다.

3. 밀봉 시스템

듀얼 엔드 기계식 씰은 보조 플러싱 시스템 압력이 0.2-0.3mpa의 실리콘 카바이드/흑연 쌍을 채택합니다. 스켈레톤 오일 씰은 온도 저항 범위가 -40도 ~ 120도를 가지며 API682 표준을 충족합니다.

우위 분석

치수 비교	혼합 유량 펌프 트럭	전통적인 원심 펌프 트럭
포괄적 인 에너지 효율	0.32kW • H/M ³ (근무 조건에 대한 적응 조정)	0.45kW • H/M ³ (일정한 속도 작동)
반 캐비테이션 능력	NPSHR은 3.5m보다 작거나 동일합니다 (전면 유도 휠 설계 포함)	NPSHR은 5m 이상 또는 동일합니다
시스템 통합 학위	연료 탱크 및 제어 캐비닛을 포함한 통합 설계	외부 전력 분배 장비가 필요합니다

응용 프로그램 시나리오

도시 홍수 통제 : 7 × 24 시간의 지속적인 작동 용량과 하위 마더 펌프 세트와 결합하여 등급 배수 네트워크를 형성 할 수 있습니다. 단일 장치는 8 시간 이내에 표준 축구장 (7140m ²)에서 1.5 미터의 물을 비울 수 있습니다.

정밀 농업 : 지능형 토양 수분 모니터링 시스템에 적응하여 압력 보상 노즐을 통해 ± 5%의 흐름 제어 정확도를 달성하고 쌀 및 과수원과 같은 차별화 된 관개 요구를 충족시킵니다.

광업 관리 : 특수 스테인레스 스틸 버전은 pH 값이 2-12 인 채굴 물을 운반 할 수 있으며 임펠러 방지 디자인은 섬유 불순물을 통과 할 수 있습니다.

산업 응급 상황 : 석유 화학 기업의 2 차 비상 대응 장치로서 폭발 방지 모델은 ATEX Directive 2014/34/EU 표준을 준수하며 최대 헤드 조건에서 0.1mm 이하의 샤프트 씰 누출을 유지합니다.

우리 공장

Hebei Jutong 펌프 산업은 2021 년에 35 년의 펌프 기술 축적을 기반으로 설립되었으며 슬러리 펌프, 밸브 및 기계식 씰의 전체 체인 생산을 신속하게 실현했습니다. 2022 년에는 ISO/CE/MA 트리플 인증을 얻기 위해 CAE 시뮬레이션 시스템과 지능형 캐스팅을 통과하여 광산 환경 보호의 고급 시장을 열었습니다. 국내 프로젝트는 장비 신뢰성을 확인하기 위해 50, 000+ 운영 시간, 그리고 85%의 재구매 비율을 고객 끈적 거림을 구축했습니다. 2024 년에는 다국어 디지털 플랫폼을 통해 칠레 구리 광산과 UAE 담수화 프로젝트를 수출 할 것입니다. 2025 년에는 "벨트와 도로"를 따라 50 개국을 충당 할 것이며 5 천만 개의 외환을 얻는 목표는 임박했습니다. 필요한 경우 저희에게 연락하시면 전문적인 조언을 제공하겠습니다.
